GPWS: Ground Proximity warning system

Su historia está marcada por tragedias, pero también por cientos de vidas salvadas. El GPWS (Ground Proximity Warning System) surgió en la década de los 70 como respuesta a un tipo de accidente devastador pero común: el CFIT, o vuelo controlado contra el terreno. En esas situaciones, el avión no sufre fallos técnicos, pero la tripulación pierde la conciencia situacional y acaba colisionando con el suelo, muchas veces en condiciones de baja visibilidad o por errores de navegación.

Este sistema es una de las últimas barreras de seguridad. Su misión es simple pero crucial: alertar a los pilotos cuando detecta que el terreno se aproxima de manera peligrosa. Utiliza sensores como el radioaltímetro para calcular la altura sobre el suelo y combina esa información con datos de velocidad, actitud y configuración del avión (como flaps y tren de aterrizaje) para anticipar situaciones peligrosas.

El vuelo Aeroperú 603 mostró cómo incluso con alertas, el descontrol de la situación puede llevar al desastre. El vuelo Germanwings 9525, por otro lado, evidenció que cuando las intenciones humanas escapan de lo esperable, ni siquiera un sistema avanzado puede detener la tragedia.

¿Qué es un CFIT y cómo se proviene con el gpws?

CFIT (Controlled Flight Into Terrain) es un término que da nadie que conocer: significa que un avión, totalmente operativo, colisiona con el terreno sin que la tripulación lo haya previsto. No se trata de un fallo mecánico, sino de una pérdida de conciencia situacional. A menudo, los pilotos creen estar volando en condiciones normales, cuando en realidad se dirigen hacia una montaña, una colina o incluso el mar.

El GPWS fue creado para prevenir exactamente eso. Detecta situaciones peligrosas comparando los datos del avión con perfiles seguros de vuelo. Si algo no cuadra —si el avión desciende demasiado rápido, está muy bajo sin haber bajado el tren, o se desvía de la senda de planeo—, emite una advertencia sonora inmediata para que los pilotos reaccionen. Antes de su implantación obligatoria, los CFIT eran una de las principales causas de accidentes fatales en aviación comercial.

A300F4-622R de la compañía UPS (vuelo 1354) que chocó contra el terreno cerca del aeropuerto de Birmingham.

Este tipo de accidentes solía ser una de las principales causas de muerte en aviación comercial hasta que se implantó el GPWS. El sistema fue desarrollado para ser una última línea de defensa, alertando a la tripulación cuando detecta una configuración o trayectoria de vuelo peligrosa en relación al terreno inmediato.

¿Cómo lo hace? El GPWS clásico emplea principalmente el radioaltímetro para medir la altura real respecto al terreno que hay directamente debajo del avión. Este dato, junto con otros parámetros como velocidad vertical, actitud de vuelo, configuración de tren y flaps, permite al sistema comparar en tiempo real si la trayectoria actual cumple con los márgenes de seguridad.

Por ejemplo, si detecta una alta tasa de descenso a baja altitud, genera una alerta sonora como "Sink rate! Pull up!". Si el terreno se aproxima rápidamente sin que se esté configurando el avión para aterrizar, puede advertir "Terrain! Terrain! Pull up!". Estas alertas están programadas para activarse con suficiente antelación como para que la tripulación reaccione y evite el impacto.

El GPWS fue clave para reducir los CFIT en zonas con buena cobertura radar y navegación, pero tiene una limitación importante: sólo detecta el terreno que está directamente bajo el avión. Es decir, si el avión se dirige hacia una montaña que todavía no ha sobrevolado, el sistema no siempre lo detecta con antelación. Esa debilidad sería corregida más adelante con el desarrollo del EGPWS.

A pesar de sus límites, desde su implementación obligatoria en aeronaves comerciales, el GPWS ha salvado miles de vidas, y continúa siendo uno de los avances más importantes en la historia de la seguridad operacional aérea.

Funcionamiento técnico del gpws

El GPWS clásico se basa en una lógica reactiva: no predice, sino que detecta peligros inminentes con base en los datos que recibe en tiempo real. Su principal fuente de información es el radioaltímetro, un sensor que mide la altura del avión respecto al terreno directamente bajo él, a diferencia del altímetro barométrico, que mide la altitud sobre el nivel del mar.

A esta información se suman:

• La velocidad vertical (la razón de ascenso o descenso del avión),

• La actitud del avión (su inclinación en el eje de cabeceo y alabeo),

• El estado del tren de aterrizaje y flaps (si están desplegados o no),

• Y en algunos modelos, la velocidad verdadera y el modo de vuelo seleccionado.

El sistema compara estos datos con perfiles establecidos de seguridad. Si detecta que el avión se está aproximando peligrosamente al terreno o no tiene una configuración adecuada para volar a baja altitud, genera alertas acústicas y visuales en cabina.

Los cinco modos originales del GPWS clásico cubren los siguientes escenarios:

Modo 1 – Excessive Descent Rate

"Sink rate! Pull up!" si la velocidad vertical es demasiado alta para la altitud.

Modo 2 - Excessive Terrain Closure Rate

"Terrain! Pull up!" si se detecta una tasa de aproximación al terreno excesiva.

Modo 3 - Altitude Loss After Takeoff or Go-Around

Alerta si el avión pierde altitud justo después de despegar.

Modo 4 - Unsafe Terrain Clearance

• Submodo 4.1: "Too low, gear" si el tren está arriba a baja altitud.

• Submodo 4.2: "Too low, flaps" si los flaps no están extendidos en aproximación.

Modo 5 – Deviation Below Glideslope

"Glideslope!" cuando se detecta una desviación significativa por debajo de la senda ILS.

algoritmo

La lógica que utiliza el GPWS para emitir alertas se basa en el análisis de la velocidad vertical en función de la altitud real sobre el terreno. La fórmula simplificada:

El algoritmo de activación puede representarse de forma simplificada como:

Activar alerta si: ṡh > ṡh_crítica(h)

Donde

• ṡh: razón de descenso actual (por ejemplo, en ft/min).
• ṡh_crítica(h): umbral de descenso máximo aceptable en función de la altitud actual h.
• h: altitud real del avión sobre el terreno.

Este umbral crítico no es constante: es una función descendente de la altitud. A mayor altura, el sistema permite tasas de descenso más agresivas. Sin embargo, a medida que el avión se acerca al suelo, esa tolerancia disminuye drásticamente. Por ejemplo, una razón de descenso de 2000 ft/min puede ser totalmente aceptable a 8000 pies de altura, pero resultaría inaceptable a 500 pies, ya que no dejaría margen suficiente para una maniobra de recuperación en caso de imprevisto.

El concepto de “inaceptabilidad” que maneja el GPWS tiene un fundamento probabilístico y conservador: si la altitud es baja, el sistema asume que cualquier descenso rápido implica un riesgo elevado de colisión, salvo que el avión esté configurado para aterrizar (tren abajo, flaps extendidos). De no ser así, el sistema asume que se trata de una pérdida involuntaria de altitud y genera una alerta como "Sink rate! Pull up!".

Además, el algoritmo incluye umbrales ajustados según la fase de vuelo y condiciones de configuración. Por ejemplo, si el tren de aterrizaje o los flaps no están desplegados y el avión se encuentra a menos de 500 pies del terreno, el sistema será especialmente sensible incluso a descensos suaves, pues considera que el avión no debería estar tan bajo sin prepararse para aterrizar.

Esta adaptabilidad del umbral es uno de los puntos fuertes del GPWS clásico, aunque también una fuente de limitaciones: al estar diseñado para reaccionar a datos inmediatos y verticales, no puede anticipar amenazas horizontales ni intencionalidades humanas fuera del patrón esperado.

Aeroperú 603 - cuando el GPWS no funciona

La noche del 2 de octubre de 1996, el vuelo 603 de Aeroperú despegó de Lima rumbo a Santiago de Chile. Era un vuelo nocturno sobre el océano Pacífico. Nada más despegar, la tripulación comenzó a notar lecturas erráticas en los instrumentos: la altitud, la velocidad y la actitud del avión no tenían sentido. Lo que no sabían era que el problema venía desde tierra. Durante el mantenimiento previo al vuelo, alguien había cubierto los puertos estáticos del avión con cinta adhesiva para pintarlo y nadie la retiró.

Ubicación de la toma estática en un fuselaje típico

Ejemplo de sonda Pitot

Estos puertos son vitales para que los sensores de presión funcionen correctamente. Con ellos bloqueados, todos los instrumentos que dependen del aire estático comenzaron a fallar. La tripulación se enfrentó a una tormenta de alarmas contradictorias, sin saber cuál era cierta.

En medio de esa confusión, hubo una voz que sí decía la verdad: la del GPWS. Basado en el radioaltímetro —que no depende de los puertos estáticos—, el sistema comenzó a lanzar advertencias como "Too low, terrain". Indicaba que el avión se estaba acercando peligrosamente al mar. Pero en la maraña de datos inconsistentes, esa voz fue una más entre el caos.

Los pilotos intentaron recuperar el control, incluso solicitaron vectores de emergencia. Pero el avión, sin referencias externas, seguía descendiendo. A pesar de que el GPWS activó sus alertas correctamente, la pérdida total de conciencia situacional, unida al estrés y al entorno sin referencias visuales, impidió una reacción eficaz.

Este caso ilustra un punto clave: el GPWS puede ser la última línea de defensa, pero no puede reemplazar al resto del sistema de navegación. Si los datos esenciales están corruptos y los pilotos no confían en ninguna fuente, ni siquiera la voz que dice la verdad puede evitar la tragedia.

Germanwings 9525 - cuando el GPWS suena pero es inútil

El 24 de marzo de 2015, el vuelo 9525 de Germanwings despegó de Barcelona con destino a Düsseldorf. A bordo iban 150 personas. Lo que parecía un vuelo rutinario se transformó en tragedia durante el descenso en los Alpes franceses. El copiloto, Andreas Lubitz, se quedó solo en la cabina y bloqueó la puerta. Aprovechando ese aislamiento, programó un descenso continuo hacia el terreno montañoso. Nadie más sabía lo que ocurría.

Desde el punto de vista de los sistemas del avión, todo era normal: el descenso era estable, sin variaciones bruscas, y no había una razón de hundimiento que activara una alerta de emergencia. Por eso, el GPWS no emitió ninguna advertencia hasta muy cerca del impacto. El sistema no detectó una situación anómala porque, técnicamente, el vuelo seguía una trayectoria coherente: no había una tasa de descenso excesiva, ni una actitud inusual del avión, ni configuración errónea de aterrizaje.

El GPWS clásico —y en muchos casos incluso el EGPWS— no está diseñado para interpretar intenciones humanas, ni para juzgar si un descenso es voluntario o malicioso. Mientras los parámetros estén dentro de los márgenes considerados seguros, el sistema permanece en silencio. Lubitz aprovechó precisamente eso: la confianza en la automatización para ejecutar un acto deliberado sin interferencias.

Este caso dejó claro que la tecnología, por avanzada que sea, tiene límites. Puede advertir de peligros físicos, pero no puede leer la mente ni anticipar conductas desviadas. A raíz de este accidente, se reforzaron las políticas de salud mental y se estableció en muchos países la regla de que nunca puede quedarse un solo piloto en cabina.

Desde el punto de vista del GPWS, el vuelo 9525 demuestra que ningún sistema técnico, por sí solo, es suficiente para garantizar la seguridad. Las amenazas no siempre vienen del entorno o de fallos mecánicos; a veces, vienen desde dentro.

Evolución hacia el EGPWS y el TAWS

A raíz de las limitaciones del GPWS clásico, surgió la necesidad de un sistema más avanzado, capaz no solo de reaccionar ante peligros inminentes, sino también de anticiparlos. Así nació el EGPWS (Enhanced Ground Proximity Warning System), también conocido como TAWS (Terrain Awareness and Warning System).

La principal mejora del EGPWS es que combina datos del radioaltímetro con una base de datos digital del terreno y el posicionamiento por GPS. Esto le permite conocer la ubicación precisa del avión y comparar su trayectoria futura con la topografía almacenada en su base de datos. En lugar de esperar a que el terreno esté peligrosamente cerca, el EGPWS puede anticipar una colisión mucho antes, incluso si el obstáculo está varios kilómetros por delante.

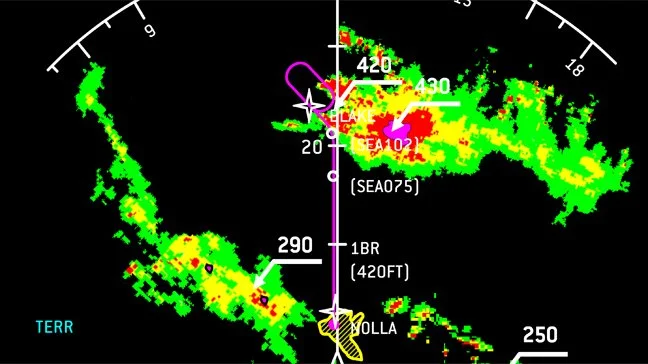

Representación visual del EGPWS en la pantalla de navegación.

Este sistema introdujo nuevas alertas predictivas, como:

• "Terrain ahead! Pull up!"

• "Obstacles ahead!"

• Mapas en pantalla con representación del terreno y zonas elevadas codificadas por colores.

Otra función importante es la llamada "Look-Ahead Terrain Avoidance", que proyecta la trayectoria del avión y detecta si hay riesgo de impacto en su ruta de vuelo, algo imposible para el GPWS clásico. También se adapta al tipo de aeronave, su rendimiento, y la fase del vuelo (crucero, descenso, aproximación), generando advertencias más precisas y menos propensas a falsas alarmas.

El EGPWS también resuelve los problemas de cobertura del GPWS clásico en zonas montañosas, donde el terreno no está directamente bajo el avión sino delante de él. Además, permite operar con más seguridad en aeropuertos situados cerca de relieves abruptos o en entornos de navegación visual degradada.

No obstante, incluso el EGPWS tiene sus límites. Si el GPS falla, si el piloto desconecta el sistema, o si la base de datos del terreno no está actualizada o no cubre completamente una región, el sistema pierde efectividad. Y, como se vio en el caso Germanwings 9525, si la trayectoria programada es deliberadamente descendente pero dentro de parámetros normales, ni siquiera el EGPWS emitirá una alerta.

Aun así, desde su introducción, el EGPWS ha demostrado ser una de las herramientas más eficaces para reducir accidentes por CFIT en todo el mundo. Se estima que ha evitado cientos de incidentes en los últimos 20 años, convirtiéndose en un estándar obligatorio en la mayoría de aviones comerciales modernos.

Limitaciones actuales y prospectivas futuras

Aunque el EGPWS representa una mejora radical frente al sistema original, aún existen limitaciones fundamentales que impiden que sea una solución infalible. La principal de ellas es que, aunque puede anticipar colisiones con el terreno, sigue dependiendo de la calidad y disponibilidad de los datos que recibe.

Por ejemplo, si el GPS presenta errores, si el piloto ha desactivado el sistema, o si la base de datos digital del terreno no está actualizada (o es incompleta en zonas remotas), el EGPWS pierde su capacidad predictiva. Del mismo modo, en algunas configuraciones específicas —como vuelos de prueba, trayectorias no convencionales o aproximaciones especiales— pueden generarse falsas alarmas o, peor aún, no emitirse ninguna.

Otra limitación crítica es su incapacidad para detectar o interpretar comportamientos intencionados. El sistema no puede discernir si un descenso programado es parte de una maniobra legítima o parte de un acto deliberado. Esto lo vimos claramente en el caso del vuelo Germanwings 9525, donde la trayectoria era técnicamente coherente, pero detrás se escondía una intención letal. En estos casos, el sistema se vuelve ciego, porque sus reglas están diseñadas para condiciones normales, no para contextos de sabotaje o problemas psicológicos.

Ante este escenario, el desarrollo de nuevas soluciones apunta a la integración de tecnologías más inteligentes. Se está explorando el uso de algoritmos de inteligencia artificial y aprendizaje automático para identificar patrones de vuelo anómalos o comportamientos inusuales del piloto. Estos sistemas podrían, por ejemplo, detectar si un piloto está ignorando sistemáticamente las comunicaciones ATC o si la trayectoria del avión no coincide con el plan de vuelo previsto.

Además, se plantea la posibilidad de vincular el EGPWS con sistemas de vigilancia desde tierra, lo que permitiría que centros de control detecten en tiempo real maniobras anómalas y activen protocolos de intervención. También se está estudiando la inclusión de sensores biométricos para monitorear el estado físico y cognitivo de los pilotos, añadiendo una capa más de supervisión.

La dirección es clara: el futuro de la seguridad operacional no depende únicamente de que el avión "vea" el terreno, sino de que "entienda" lo que está pasando. Y eso solo se logrará mediante una fusión más profunda entre automatización, conciencia contextual y supervisión humana avanzada.

En conclusión, el GPWS y su evolución al EGPWS han sido avances fundamentales en la reducción de accidentes por CFIT. Aunque no pueden evitar todos los escenarios, han demostrado ser una herramienta vital cuando operan con datos precisos y en condiciones normales. Su papel no es sustituir al juicio humano, sino complementarlo con alertas que den a la tripulación esa fracción de segundo adicional que puede marcar la diferencia entre un susto y una tragedia. Como en muchos otros aspectos de la aviación, la clave está en combinar tecnología, formación y supervisión para lograr un cielo cada vez más seguro.

Andreas Prodromou: el último intento para salvar el vuelo 522

El 14 de agosto de 2005, el Vuelo 522 de Helios Airways se convirtió en una de las tragedias más impactantes de la aviación. Durante más de dos horas, la aeronave voló sin control, mientras la tripulación y los pasajeros permanecían inconscientes debido a la falta de oxígeno en cabina. Sin embargo, en los últimos minutos del vuelo, un solo hombre permanecía consciente: Andreas Prodromou, auxiliar de vuelo y piloto privado.

Cuando los cazas F-16 griegos interceptaron el avión, los pilotos de combate vieron una imagen inquietante: la cabina estaba inactiva, los mandos sin respuesta, y un hombre con una máscara de oxígeno intentando recuperar el control del avión. Este hombre era Andreas, el último superviviente consciente a bordo del Vuelo 522.

Su historia es una de valentía, determinación y un intento desesperado por evitar el desastre, pero a menudo ha sido eclipsada por los fallos técnicos y humanos que llevaron al accidente.

¿Quién era Andreas Prodromou?

Andreas Prodromou

Auxiliar de vuelo y piloto privado, Andreas Prodromou fue el último en intentar recuperar el control del Vuelo 522 de Helios Airways antes de su impacto. Su valentía y determinación lo convirtieron en una figura clave en la historia de la aviación.

Nombre completo:	Andreas Prodromou
Edad:	25 años
Ocupación:	Auxiliar de vuelo / Piloto privado
Vuelo:	Helios Airways 522
Última acción:	Intento de recuperar el control del avión

Andreas Prodromou era un chipriota-británico de 25 años, auxiliar de vuelo en Helios Airways. Pero su experiencia no se limitaba al trabajo en cabina: tenía una licencia de piloto privado y conocimientos básicos sobre el funcionamiento de aeronaves comerciales.

Desde joven, había estado interesado en la aviación y, aunque aún no tenía una licencia de piloto comercial, su formación le daba una ventaja sobre el resto de los tripulantes y pasajeros en una emergencia. Esto fue crucial en el Vuelo 522, cuando se convirtió en el único miembro de la tripulación con posibilidades de actuar después de que el resto de los ocupantes quedaran inconscientes debido a la hipoxia.

¿Por qué fue el único que quedó consciente en el vuelo?

El vuelo 522 sufrió una despresurización progresiva que afectó lentamente a todos los ocupantes de la aeronave. En un avión comercial, cuando hay una pérdida de presurización, las máscaras de oxígeno caen automáticamente desde los compartimentos superiores y proporcionan oxígeno por aproximadamente 12 minutos.

La mayoría de los pasajeros y tripulantes no reaccionaron a tiempo o quedaron inconscientes rápidamente, ya que la hipoxia es un enemigo silencioso que causa confusión y euforia antes de la pérdida total de conciencia.

Sin embargo, Andreas logró mantenerse consciente más tiempo que los demás. Se cree que usó una máscara de oxígeno portátil, un equipo diferente al de los pasajeros, que podía proporcionarle oxígeno por un tiempo más prolongado. Esto le permitió llegar hasta la cabina de mando cuando la aeronave ya estaba en su fase final de vuelo.

Los últimos minutos del vuelo 522

Cuando los F-16 griegos se acercaron a la aeronave para evaluarla, los pilotos de combate notaron que los asientos en la cabina de mando estaban vacíos y que no había respuesta de los pilotos. Sin embargo, vieron a una persona moviéndose dentro de la cabina y tratando de tomar los controles.

Andreas Prodromou.

A pesar de la confusión y la falta de oxígeno, Andreas intentó estabilizar el avión. Se cree que en los últimos segundos, incluso intentó enviar un mensaje por radio, pero para entonces la aeronave ya estaba sin combustible.

• A las 11:23 AM, los motores se apagaron, dejando al avión sin energía y sin posibilidad de maniobra.

• A las 11:24 AM, el Boeing 737 entró en caída y se estrelló en las colinas de Grammatikó, Grecia.

• No hubo sobrevivientes.

Andreas fue el último en caer en el vuelo 522. Su intento, aunque heroico, no fue suficiente para evitar el desastre.

¿Pudo Andreas haber salvado en vuelo?

La gran pregunta es: si Andreas hubiera tenido más tiempo, ¿habría podido salvar el avión?

Varios expertos han analizado la situación y coinciden en que sus posibilidades de éxito eran mínimas debido a varios factores:

• El avión estaba en piloto automático y programado para volar sin intervención.

• Los motores se apagaron por falta de combustible, lo que significaba que incluso si Andreas lograba estabilizar el avión, no tenía potencia para seguir volando.

• Su tiempo útil de conciencia estaba al límite y es probable que ya estuviera sufriendo los efectos de la hipoxia, lo que afectaba su capacidad de maniobra.

Conclusión: Aunque Andreas intentó lo imposible, las condiciones del vuelo hacían que la recuperación de la aeronave fuera prácticamente imposible.

Un héroe en un vuelo condenado

Andreas Prodromou no tenía ninguna posibilidad real de salvar el Vuelo 522, pero eso no le impidió intentarlo hasta el último segundo. Su historia es un testimonio de la resistencia humana en condiciones extremas y un recordatorio de que, incluso en situaciones desesperadas, hay quienes luchan hasta el final.

El Vuelo 522 quedó marcado por fallos en la presurización y errores humanos, pero también por la historia de un hombre que no se rindió.

A la memoria de Andreas Prodromou

"El último en caer, el último en luchar. Su valentía nunca será olvidada."

"Ο τελευταίος που έπεσε, ο τελευταίος που πολέμησε. Το θάρρος του δεν θα ξεχαστεί ποτέ."

Andreas Prodromou, auxiliar de vuelo y piloto privado, fue el único que permaneció consciente en los últimos minutos del Vuelo 522. Su intento por recuperar el control de la aeronave es un testimonio de determinación y coraje en una situación imposible.

¿Qué pasa si un piloto sufre hipoxia?

A más de 30,000 pies de altitud, el aire es demasiado delgado para que el cuerpo humano pueda funcionar con normalidad. En estas condiciones, sin un sistema de presurización adecuado o sin suministro de oxígeno suplementario, los pilotos y pasajeros pueden quedar inconscientes en cuestión de minutos o incluso segundos. Este fenómeno, conocido como hipoxia, es una de las amenazas más graves en la aviación y ha sido un factor clave en varios accidentes aéreos, incluyendo el Vuelo 522 de Helios Airways, que voló sin control durante más de dos horas antes de estrellarse en Grecia.

La hipoxia no es un problema exclusivo de la aviación moderna. Desde los primeros vuelos de gran altitud en la Segunda Guerra Mundial, los pilotos de combate comenzaron a experimentar sus efectos al operar sin cabinas presurizadas. Con el tiempo, la aviación civil también identificó la hipoxia como un riesgo y comenzó a desarrollar protocolos y entrenamientos para mitigarla. Hoy en día, los pilotos reciben formación específica para reconocer los síntomas y reaccionar antes de que sea demasiado tarde.

A pesar de los avances tecnológicos y de seguridad, la hipoxia sigue siendo una amenaza real. Existen casos documentados de tripulaciones que han perdido la conciencia sin darse cuenta, lo que ha llevado a la implementación de nuevas normativas de entrenamiento y a la mejora de los sistemas de detección en cabina. Para comprender la gravedad de este fenómeno, es necesario explorar no solo su impacto en el cuerpo humano, sino también cómo los pilotos entrenan para detectarlo y sobrevivir a sus efectos.

Tipos de hipoxia

• Hipoxia hipobárica: Es la más común en la aviación y ocurre debido a la reducción de la presión atmosférica en altitudes elevadas. Afecta la capacidad del cuerpo para absorber oxígeno en los pulmones.

• Hipoxia hipémica: Se produce cuando la sangre no puede transportar oxígeno de manera eficiente, incluso si hay oxígeno disponible en los pulmones. Puede ser causada por intoxicación con monóxido de carbono, pérdida severa de sangre o anemia.

• Hipoxia histotóxica: Ocurre cuando las células del cuerpo no pueden utilizar el oxígeno disponible, generalmente debido a intoxicación con sustancias como cianuro o alcohol.

• Hipoxia estancada: Se da cuando hay una reducción del flujo sanguíneo, lo que impide que el oxígeno llegue a los órganos. Puede ocurrir en situaciones de alta aceleración en maniobras de combate o por enfermedades cardiovasculares.

El tiempo útil de conciencia (TUC): la cuenta atrás para el cerebro

Una de las razones por las que la hipoxia es tan peligrosa para los pilotos es que sus efectos no son inmediatos ni evidentes al principio. En lugar de causar síntomas drásticos desde el inicio, la hipoxia induce un estado de euforia y confusión, lo que puede llevar a la tripulación a ignorar la emergencia sin darse cuenta de la gravedad de la situación.

El Tiempo Útil de Conciencia (TUC) es el período en el que una persona puede realizar acciones intencionales y conscientes antes de quedar incapacitada. A medida que la altitud aumenta, este tiempo se reduce drásticamente:

Tiempo útil de conciencia (TUC) según la altitud
Altitud (pies)	Tiempo útil de conciencia (TUC)
25,000	3 a 5 minutos
30,000	1 a 2 minutos
35,000	30 a 60 segundos
40,000	15 a 20 segundos

Si un piloto no reacciona dentro de este tiempo crítico, quedará inconsciente y perderá el control de la aeronave, lo que puede resultar en un accidente fatal.

Estudio relacionado: Un estudio titulado "Análisis de los efectos de la hipoxia en 236 pilotos durante el entrenamiento en cámara hipobárica", publicado en BVS Salud, analizó cómo la hipoxia afecta la capacidad cognitiva de los pilotos. Los resultados mostraron que los síntomas más comunes incluyen visión borrosa, pérdida de coordinación y una falsa sensación de seguridad, lo que hace que la hipoxia sea difícil de detectar sin entrenamiento previo.

Entrenamiento de los pilotos para reconocer la hipoxia

Los entrenamientos en hipoxia se han convertido en una parte esencial de la formación en seguridad aérea para garantizar que los pilotos puedan detectar sus propios síntomas antes de quedar incapacitados.

El entrenamiento en hipoxia tiene un objetivo claro: permitir que los pilotos experimenten los efectos de la hipoxia en un entorno seguro y controlado, para que puedan reconocerlos en vuelo y actuar rápidamente para evitar la pérdida de conciencia. Existen varios métodos para lograr esto, cada uno con sus ventajas y aplicaciones en el entrenamiento aeronáutico.

entrenamiento de cámaras hipobáricas

Uno de los métodos más tradicionales y efectivos es el entrenamiento en cámaras hipobáricas, donde los pilotos son expuestos a bajas presiones atmosféricas similares a las que experimentarían en altitudes elevadas. En este entorno controlado, se reduce la cantidad de oxígeno disponible en el aire, lo que permite que los participantes experimenten los efectos de la hipoxia en tiempo real.

Durante la sesión, los pilotos realizan tareas cognitivas y ejercicios motores, como resolver ecuaciones simples o conectar puntos en un papel. A medida que la hipoxia avanza, sus tiempos de respuesta se vuelven más lentos, sus manos tiemblan y la visión comienza a nublarse. En muchos casos, los participantes no notan que están experimentando hipoxia hasta que los instructores les indican que usen sus máscaras de oxígeno.

Los pilotos aprenden:

• Cómo se sienten sus síntomas individuales de hipoxia.

• Qué tan rápido su rendimiento comienza a deteriorarse.

• Cuánto tiempo tienen para actuar antes de quedar incapacitados.

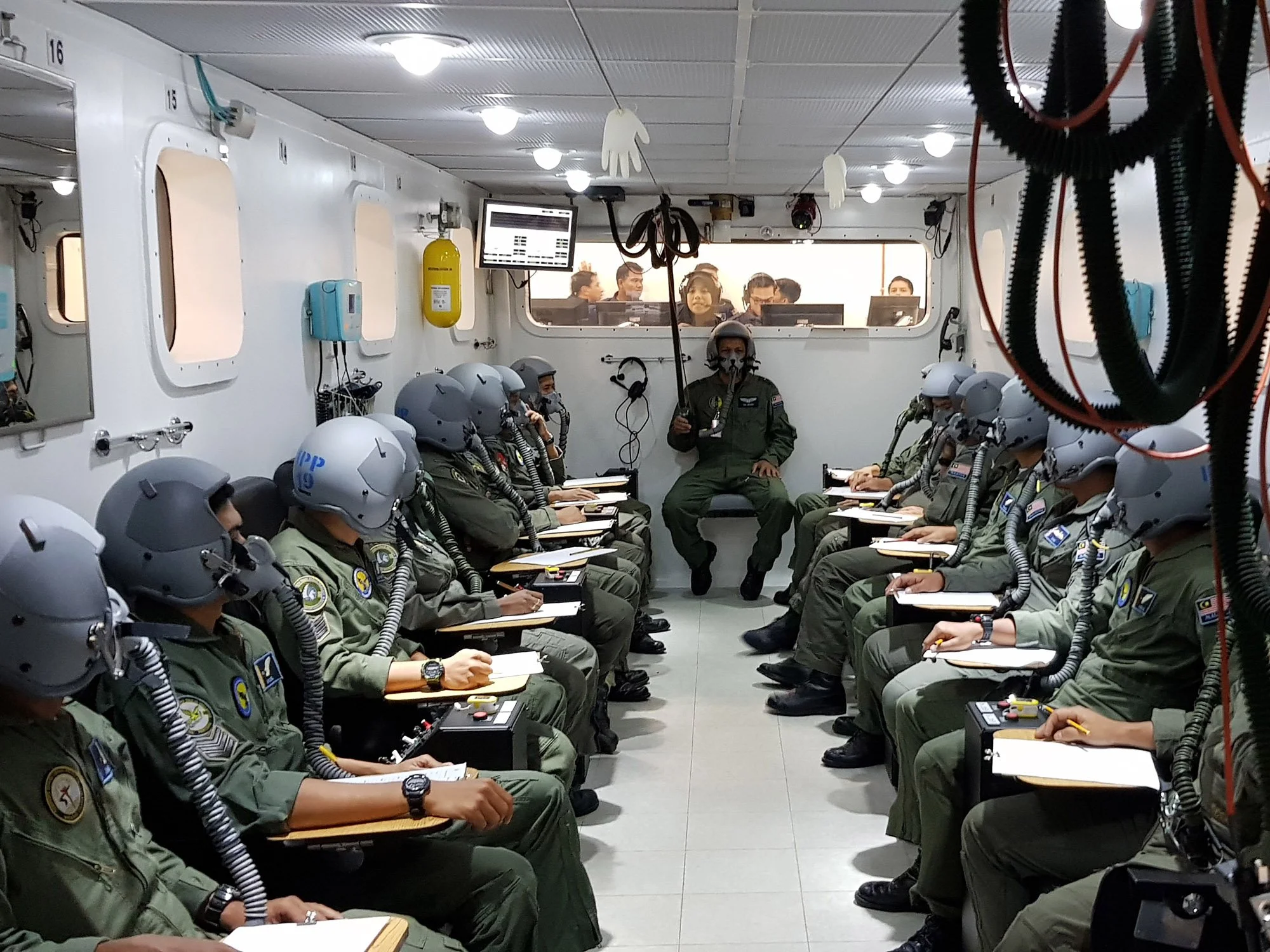

Entrenamiento de la Fuerza Aérea malasia en cámaras hipobáricas

Simulación sin cambios de presión: cámaras normobáricas

Una alternativa moderna a las cámaras hipobáricas son las cámaras normobáricas, en las que no se reduce la presión atmosférica, sino el porcentaje de oxígeno en el aire que respira el piloto.

En lugar de simular condiciones de gran altitud con baja presión, estas cámaras reducen el oxígeno disponible para simular los efectos de la hipoxia de forma más accesible y con menor riesgo. A diferencia de las cámaras hipobáricas, donde la descompresión puede ser peligrosa para ciertas personas, las cámaras normobáricas permiten realizar entrenamientos más frecuentes sin necesidad de largos periodos de recuperación.

Este entrenamiento permite:

• Tener menos riesgo de enfermedad por descompresión.

• Mayor disponibilidad para entrenamientos recurrentes.

• Simulación realista de los síntomas sin cambios de altitud.

Experimentar la hipoxia en condiciones reales

Otro método utilizado en algunos entrenamientos avanzados es la simulación en vuelo, donde los pilotos realizan maniobras de gran altitud y usan máscaras de oxígeno modificadas que reducen gradualmente el suministro de oxígeno.

Este tipo de simulación es especialmente útil para pilotos militares y de pruebas, que necesitan operar en altitudes extremas donde la hipoxia puede representar un riesgo inmediato. En este entorno, los pilotos pueden practicar la identificación de síntomas en un ambiente realista, lo que mejora la capacidad de respuesta ante una emergencia en vuelo.

Pero este método presenta ciertos desafíos:

• Tiene un mayor costo operativo en comparación con los otros métodos.

• Requiere supervisión estricta para evitar riesgos.

• Limitado a ciertos tipos de entrenamiento avanzado.

A pesar de estas limitaciones, la simulación en vuelo sigue siendo una herramienta valiosa para ciertos perfiles de pilotos que operan regularmente en altitudes extremas o misiones críticas.

La hipoxia es un enemigo silencioso que puede incapacitar a un piloto sin previo aviso, lo que hace que el entrenamiento para reconocer sus síntomas sea una parte fundamental de la seguridad aérea. Gracias a cámaras hipobáricas, normobáricas y simulaciones en vuelo los pilotos pueden prepararse para actuar antes de que la falta de oxígeno comprometa su capacidad de volar con seguridad.

Los avances en el entrenamiento han permitido reducir los incidentes relacionados con la hipoxia en la aviación comercial y militar, pero la clave sigue siendo la formación continua y la concienciación sobre sus efectos. En última instancia, reconocer los síntomas de la hipoxia a tiempo puede marcar la diferencia entre una emergencia controlada y un accidente fatal.

España y EE. UU.: Dependencia diplomática

El 17 de enero de 1966, el mundo estuvo a punto de enfrentarse a un desastre nuclear en territorio español. La localidad de Palomares fue testigo de un accidente sin precedentes cuando cuatro bombas de hidrógeno cayeron del cielo, poniendo en riesgo la vida de cientos de personas y la estabilidad de una región entera.

¿Cómo es que España, un país que no poseía armamento nuclear, terminó envuelta en una crisis atómica? Debemos situarnos en el contexto de la Guerra Fría, donde la disuasión nuclear y las operaciones militares extremas se convirtieron en la norma.

contexto histórico

guerra fría y disuasión nuclear

Lyndon B. Johnson: El hombre tras las bombas de Palomares

Su estrategia de disuasión nuclear llevó a Estados Unidos a patrullar los cielos con bombas atómicas, con consecuencias imprevistas.

Leonid Brezhnev: La mirada soviética sobre la crisis de Palomares

Desde Moscú, el incidente en España fue observado con recelo, en plena carrera armamentística.

En pleno apogeo de la Guerra Fría, un pequeño pueblo en la costa de Almería como lo es Palomares hizo que España se convirtiera en protagonista de un episodio que demostró que ni siquiera un país alejado del conflicto entre Estados Unidos y la Unión Soviética podía librarse de sus efectos. El accidente de Palomares, ocurrido el 17 de enero de 1966, no solo puso en peligro a los habitantes de la región, sino que también evidenció cómo España estaba más involucrada en la Guerra Fría de lo que muchos creían.

España en la Guerra Fría: una neutralidad a medias

Tras la Segunda Guerra Mundial, España quedó aislada internacionalmente debido a la dictadura de Francisco Franco. Sin embargo, con la llegada de la Guerra Fría, EE.UU. vio en España un aliado potencial para contener la expansión del comunismo en Europa. Aunque el país no formaba parte de la OTAN ni del bloque occidental, se volvió un aliado estratégico de Washington a cambio de apoyo económico y militar.

En 1953, los Pactos de Madrid consolidaron esta relación. Como parte del acuerdo, EE.UU. estableció varias bases militares en territorio español, incluyendo las de Torrejón, Zaragoza, Morón y Rota. Estas bases permitieron que aviones militares estadounidenses, incluyendo bombarderos con armas nucleares, operaran desde España. A cambio, Franco obtuvo un reconocimiento diplomático crucial y una inyección de ayuda económica.

propaganda y control de daños

El accidente de Palomares en 1966 no solo representó un peligro nuclear, sino también un desafío político y diplomático para el régimen franquista. España, aunque aliada de EE.UU., no podía permitirse que la noticia de la caída de cuatro bombas nucleares generara alarma pública o dañara la percepción internacional de estabilidad que Franco había intentado construir. En este contexto, la gestión de la crisis se centró más en el control de la narrativa que en la transparencia sobre la magnitud del incidente.

Para disipar el miedo a la contaminación radiactiva, el régimen recurrió a una de las estrategias de propaganda más recordadas de la dictadura: el baño del ministro Manuel Fraga Iribarne en la playa de Palomares. Acompañado por el embajador de EE.UU., Angier Biddle Duke, Fraga se sumergió en el mar frente a las cámaras, como un acto simbólico para demostrar que el agua no estaba contaminada y que no había riesgo para la población.

El baño de Fraga cumplió su propósito inmediato: transmitir calma y controlar la narrativa mediática, asegurando a la población que la situación estaba bajo control. Sin embargo, la realidad era muy diferente. Para entonces, científicos estadounidenses ya habían detectado niveles peligrosos de plutonio en la zona, y se había iniciado la retirada de 1.400 toneladas de suelo contaminado.

Lo que el régimen no mencionó en su estrategia de comunicación fue que:

• Dos bombas se habían roto, liberando partículas de plutonio en un área extensa.

• Se estaban realizando mediciones de radiación en habitantes locales para evaluar el impacto.

• EE.UU. había enviado equipos especializados para gestionar la descontaminación de la zona.

El baño de Fraga no fue más que una operación de imagen, diseñada para sofocar el miedo y evitar que el accidente dañara las relaciones con EE.UU. Más que una medida de seguridad, fue una estrategia de propaganda política.

Manuel Fraga (segundo por la izquierda) y el embajador Angier Biddle Duke (primero por la derecha) en el famoso baño de Palomares

El recorte de La Vanguardia Española del 5 de febrero de 1966 refleja el control de la narrativa oficial sobre el accidente de Palomares. En lugar de alertar sobre los riesgos del plutonio liberado, el artículo minimiza el peligro afirmando que "las radiaciones detectadas son completamente inofensivas", a pesar de que EE.UU. ya estaba retirando toneladas de tierra contaminada.

Además, se enfatiza la "gratitud de las fuerzas españolas hacia los americanos", evitando cualquier crítica a la presencia militar estadounidense y reforzando la idea de cooperación en lugar de responsabilidad. Esta cobertura mediática forma parte de una estrategia más amplia para transmitir calma pública y proteger las relaciones diplomáticas con Washington, priorizando la propaganda sobre la transparencia científica.

Impacto internacional

Uno de los principales focos de atención fue la preocupación sobre la seguridad de las armas nucleares estadounidenses. Periódicos como The York Dispatch, en su edición del 20 de enero de 1966, reflejaban la incertidumbre con titulares como "Nuclear Device Allegedly Lost" (Dispositivo nuclear presuntamente perdido). La cobertura mediática en Estados Unidos y Europa se centró en la posibilidad de una catástrofe nuclear y en la dificultad de localizar una de las bombas, que permaneció desaparecida en el mar durante semanas.

Extracto de la prensa estadounidense:

“Pilotos de la Fuerza Aérea buscan una bomba termonuclear que desapareció tras la colisión de un B-52 con un avión cisterna sobre España. El Pentágono asegura que no hay peligro de detonación, pero la incertidumbre sobre su localización genera alarma".
– The York Dispatch, 20 de enero de 1966.

Mientras el gobierno de Lyndon B. Johnson intentaba manejar la crisis discretamente, la cobertura mediática ejerció presión para que se revisaran los protocolos de seguridad nuclear. El accidente de Palomares, junto con el posterior incidente de Thule (Groenlandia) en 1968, llevó finalmente a la cancelación de la Operación Chrome Dome, que permitía vuelos permanentes de bombarderos con armas nucleares.

“Palomares”, un documental imprescindible

El accidente de Palomares en 1966 sigue siendo un tema envuelto en secretismo y controversia, y aunque han pasado más de cinco décadas, su impacto aún resuena. Para quienes deseen profundizar en lo ocurrido, el documental "Palomares" se convierte en una referencia clave. Esta producción ofrece un análisis detallado del suceso, explorando sus consecuencias políticas, medioambientales y humanas, con material inédito y testimonios de expertos y testigos directos.

El documental "Palomares" explora en profundidad el accidente nuclear de 1966, cuando cuatro bombas termonucleares cayeron sobre territorio español tras la colisión de un B-52 estadounidense. A través de material inédito y entrevistas, la producción desvela cómo se manejó la crisis, la contaminación radiactiva y el impacto en la población.

📌 Ver documental aquí

El documental se adentra en los acontecimientos del 17 de enero de 1966, cuando un bombardero estadounidense B-52 Stratofortress, que realizaba una maniobra de reabastecimiento en vuelo sobre la costa española, colisionó con un avión cisterna KC-135, liberando cuatro bombas termonucleares sobre el pueblo de Palomares, Almería.

A través de imágenes de archivo, documentos desclasificados y entrevistas exclusivas, el documental examina:

• El impacto del accidente y la búsqueda de las bombas.

• La respuesta de EE.UU. y España ante el incidente.

• Las consecuencias de la contaminación radiactiva en la zona.

• Cómo Palomares sigue lidiando con el legado de la radiación.

Además, se analizan los estudios científicos realizados en la zona y cómo, más de 50 años después, el plutonio sigue presente en el suelo, afectando a la población y al medioambiente.

Este documental es imprescindible para comprender no solo el accidente en sí, sino también cómo la Guerra Fría convirtió a España en un actor pasivo dentro de la estrategia nuclear de EE.UU.. Es un testimonio revelador sobre el manejo de la información en tiempos de crisis y la lucha de los habitantes de Palomares por obtener justicia y reconocimiento.

Brücke nach Ufa y las víctimas de Überlingen

El accidente aéreo de Überlingen (2002) dejó una huella imborrable en la historia de la aviación y en las familias de las 71 víctimas, muchas de ellas niños de origen ruso. Más allá de las investigaciones y cambios en la seguridad aérea, la memoria de los afectados sigue viva gracias a iniciativas como la asociación Brücke nach Ufa (Puente hacia Ufá) y el conmovedor Memorial del Collar de Perlas.

Estos proyectos no solo honran a quienes perdieron la vida, sino que también buscan fortalecer los lazos entre Alemania y Rusia a través del recuerdo, la educación y la cooperación.

“En medio de la vida, estamos rodeados por la muerte”. Este hito conmemorativo recuerda a las 71 víctimas del accidente, cuyos nombres permanecen grabados en la memoria y el corazón de sus seres queridos

Un puente entre culturas y memorias

Brücke nach Ufa e.V. (Puente hacia Ufá) es una asociación alemana fundada en memoria de las víctimas del accidente de Überlingen. Su objetivo es mantener viva la memoria de los fallecidos y promover el intercambio cultural entre Alemania y Rusia, especialmente con la región de Bashkortostán, de donde provenían muchos de los niños que viajaban en el avión siniestrado.

Logo “Brücke nach Ufa”

Desde su creación, Brücke nach Ufa ha trabajado estrechamente con familiares de las víctimas, instituciones educativas y organismos oficiales para asegurar que el legado de los niños y tripulantes perdure en la memoria colectiva.

El memorial del collar de perlas roto (Zerissene Perlenkette)

En el lugar del impacto en Überlingen, se encuentra un conmovedor memorial llamado "El Collar de Perlas Roto" (Zerissene Perlenkette), un homenaje eterno a las 71 víctimas del accidente aéreo de 2002.

El monumento está compuesto por 71 esferas blancas de mármol, alineadas a lo largo de un sendero en el bosque. Cada una representa a una de las víctimas, formando una cadena que simboliza el camino de la vida interrumpido de manera abrupta por la tragedia.

Perla con vistas al lago Constanza (Alemania)

El nombre "Collar de Perlas Roto" (Zerissene Perlenkette) es una poderosa metáfora: así como un collar se deshace cuando se rompe su hilo, la vida de estas 71 personas se vio abruptamente interrumpida.

Cada año, familias, autoridades y ciudadanos se reúnen en este lugar para rendir homenaje a las víctimas, reafirmando el compromiso de mantener su memoria viva y recordando la importancia de la seguridad aérea.

Vitaly Kaloyev: una venganza paternal

La tragedia aérea de Überlingen en 2002 fue una de las colisiones en el aire más impactantes de la historia de la aviación. Un Boeing 757 de carga de DHL y un Tupolev Tu-154 de Bashkirian Airlines chocaron sobre el sur de Alemania debido a una serie de errores en el control de tráfico aéreo. Entre las 71 víctimas del accidente se encontraba la familia de Vitaly Kaloyev, un arquitecto ruso que perdió a su esposa y a sus dos hijos.

Devastado por el dolor, Kaloyev emprendió un camino que lo llevaría a buscar justicia por su cuenta. Lo que comenzó como una tragedia aérea se convirtió en una historia de venganza y controversia que impactó a Europa y al mundo.

El dolor y la búsqueda de justicia

Destrozado por la pérdida, Kaloyev viajó a Überlingen, donde ayudó a los equipos de rescate a recuperar los cuerpos de su familia. En una entrevista posterior, describió el momento en el que encontró los restos de su hija entre los escombros. Desde ese instante, su único objetivo fue encontrar a los responsables.

Skyguide reconoció su culpa en la tragedia, pero su respuesta fue lenta y burocrática. Las familias de las víctimas recibieron compensaciones económicas, pero para Kaloyev eso no era suficiente. Quería que alguien asumiera la responsabilidad directa por la muerte de su familia.

Durante meses, escribió cartas exigiendo respuestas, pero sentía que su dolor era ignorado. Finalmente, decidió actuar por su cuenta.

Kaloyev descubrió que el controlador aéreo de Skyguide en el momento del accidente, Peter Nielsen, seguía trabajando como si nada hubiera pasado. Enfurecido, contrató a un detective privado para localizar su domicilio en Suiza.

En febrero de 2004, Kaloyev viajó hasta su casa en Kloten, cerca de Zúrich. Según su versión, solo quería exigirle explicaciones en persona. Sin embargo, lo que sucedió en aquel encuentro cambió el rumbo de su vida.

Cuando Nielsen abrió la puerta, se encontró con un hombre consumido por la ira y el dolor. La confrontación escaló rápidamente y Kaloyev lo apuñaló hasta la muerte. Posteriormente, fue arrestado y acusado de homicidio.

Juicio y condena

El caso conmocionó a Europa. Kaloyev fue condenado a ocho años de prisión por homicidio intencional. Sin embargo, en 2007, su condena fue reducida a cinco años por homicidio con atenuantes, argumentando que su estado mental estaba gravemente afectado por la pérdida de su familia. Finalmente, fue liberado tras cumplir dos años y medio en prisión.

Skyguide reconoció su culpa en la tragedia, pero su respuesta fue lenta y burocrática. Las familias de las víctimas recibieron compensaciones económicas, pero para Kaloyev eso no era suficiente. Quería que alguien asumiera la responsabilidad directa por la muerte de su familia.

Durante meses, escribió cartas exigiendo respuestas, pero sentía que su dolor era ignorado. Finalmente, decidió actuar por su cuenta.

Regreso a Rusia y nueva vida

Tras su liberación, Kaloyev regresó a Osetia del Norte, su tierra natal en Rusia. Allí fue recibido como un héroe por muchos, que lo consideraban un hombre que había hecho justicia cuando el sistema había fallado.

El gobierno local incluso le otorgó un puesto como viceministro de construcción, lo que generó aún más controversia. Para algunos, era una muestra de respeto; para otros, una señal de que la venganza era aceptada como justicia.

En entrevistas posteriores, Kaloyev ha dicho que nunca se ha arrepentido de su acción y que siente que su vida terminó el día que perdió a su familia.

La historia de Kaloyev en el cine: Aftermath (2017)

trong

"Aftermath" sigue la historia de Roman Melnyk, un hombre que pierde a su esposa e hija en un accidente aéreo causado por un error humano. Al no recibir justicia por parte de las autoridades, emprende su propia búsqueda para confrontar al responsable. Aunque los nombres y algunos detalles fueron cambiados, la trama está claramente basada en la tragedia aérea de Überlingen (2002) y la posterior venganza de Vitaly Kaloyev.

Reflexión final: ¿Justicia o venganza?

La historia de Vitaly Kaloyev es un ejemplo de hasta dónde puede llevarnos el dolor y la desesperación. Nos hace preguntarnos:

• ¿Hasta qué punto el sufrimiento puede justificar una acción extrema?

• ¿Fue Kaloyev un vengador o un asesino?

• Si hubieras estado en su lugar, habrías hecho lo mismo?

El caso de Kaloyev sigue siendo recordado como una de las historias más impactantes derivadas de un accidente aéreo. No solo nos habla de errores en la aviación, sino de la naturaleza humana cuando el dolor se vuelve insoportable.

TCAS: El sistema que evita colisiones en el aire

En el cielo, el tráfico aéreo es más complejo de lo que parece. Aunque los aviones parecen moverse con total libertad, en realidad siguen rutas precisas y son monitoreados constantemente por los controladores de tráfico aéreo. Pero, ¿qué pasa cuando dos aviones se acercan demasiado? Aquí es donde entra en acción el TCAS (Traffic Collision Avoidance System), un sistema diseñado para evitar colisiones en pleno vuelo.

Este sistema ha salvado innumerables vidas y es una de las herramientas más importantes en la aviación moderna. En este artículo, exploraremos cómo funciona, qué tipos de alertas genera y cómo ha evolucionado para hacer que el transporte aéreo sea aún más seguro.

¿Qué es el TCAS?

El TCAS (Sistema de Prevención de Colisiones de Tráfico Aéreo) es un sistema electrónico que ayuda a los pilotos a evitar colisiones con otras aeronaves en el aire. Funciona detectando aviones cercanos mediante señales de radio y proporcionando alertas y maniobras de evasión si es necesario.

Este sistema es independiente del control de tráfico aéreo, lo que significa que sigue funcionando incluso si hay errores en la comunicación con los controladores.

¿Cómo funciona el TCAS?

El TCAS opera mediante la comunicación entre transpondedores, que son dispositivos que transmiten la posición y altitud de un avión a otros aviones cercanos. Su funcionamiento se divide en tres fases principales:

Detección y monitoreo del tráfico aéreo

• Cada avión equipado con TCAS lleva un transpondedor modo S, que emite información sobre su posición y altitud.

• El sistema escanea continuamente un área de hasta 40 millas náuticas alrededor del avión.

• Si detecta otra aeronave con un transpondedor en su rango, analiza su trayectoria y evalúa si existe riesgo de colisión.

Representación de cómo el TCAS detecta aeronaves cercanas

Alertas de tráfico (TA - Traffic Advisory)

Si el TCAS detecta que otro avión está a una distancia peligrosa, emite una alerta de tráfico:

• Se muestra un símbolo amarillo en la pantalla de navegación.

• Se activa una alerta sonora: "Traffic, Traffic".

En esta fase, los pilotos deben estar atentos, pero aún no se requiere una acción inmediata.

Maniobras de evasión (RA - Resolution Advisory)

Si el sistema detecta que hay una posible colisión en menos de 30 segundos, emite una alerta de resolución:

• Se muestra un símbolo rojo en la pantalla.

• Se activa una alerta sonora más urgente, con instrucciones como:

  • "Climb, Climb" (Ascender, Ascender)

  • "Descend, Descend" (Descender, Descender)

Estas maniobras están diseñadas para que ambos aviones se separen de manera coordinada:

• Si un avión recibe la orden de ascender, el otro automáticamente recibe la orden de descender.

Los pilotos están obligados a seguir estas instrucciones, incluso si el controlador de tráfico aéreo da órdenes contradictorias.

Evolución del TCAS

El TCAS ha evolucionado con el tiempo para mejorar su precisión y reducir falsas alarmas. Las versiones más modernas incluyen:

• TCAS I: Solo da alertas de tráfico, sin instrucciones de maniobra.

• TCAS II: Es el estándar actual en la aviación comercial, con alertas de resolución para maniobras de evasión.

• ACAS X (Airborne Collision Avoidance System X): La nueva generación del TCAS que usa inteligencia artificial y big data para mejorar la detección de conflictos y reducir falsas alarmas.

El TCAS es una de las tecnologías más importantes para la seguridad en la aviación. Funciona como una última línea de defensa cuando los sistemas de control de tráfico aéreo fallan o cuando los pilotos no detectan un peligro a tiempo.

Gracias a este sistema, muchas colisiones han sido evitadas y la aviación sigue siendo el medio de transporte más seguro del mundo. A medida que la tecnología avanza, sistemas como el ACAS X continuarán mejorando la seguridad en el aire y asegurando que cada vuelo llegue a su destino sin incidentes.

El radar de superficie

Torre de control del aeropuerto de Múnich-Franz Josef Strauß (EDDM)

Es una de las tecnologías más importantes en la infraestructura de seguridad aeroportuaria, sobre todo cuando el aeropuerto es grande, sufre condiciones de baja visibilidad o se desarrollan actividades nocturnas. Permite a los controladores aéreos monitorizar y gestionar el movimiento de las aeronaves y de los vehículos que puede haber en la plataforma, calles de rodaje y pistas. Su implementación es esencial para reducir los incidentes en tierra y mejorar las operaciones de los aeropuertos.

¿Qué es el radar de superficie?

No deja de ser un sistema de vigilancia que usa ondas de radio para detectar y rastrear aeronaves y vehículos en el aeropuerto. A diferencia de los radares convencionales que se usan para aproximación y control de tráfico aéreo, el radar de superficie está diseñado para detectar y monitorear movimientos en tierra, identificando la posición y trayectoria de las aeronaves y vehículos.

¿cómo funciona una radar de superficie?

Esquema de un radar de superficie

La antena emite ondas de radio de alta frecuencia sobre la plataforma del aeropuerto y estas ondas chocan contra las aeronaves y vehículos de la zona, reflejándose de regreso al radar.

El receptor analiza la señal reflejada para determinar la posición, dirección y velocidad de cada objeto.

Finalmente, se procesan los datos que se representarán en la pantalla de las torres de control, permitiendo así a los controladores gestionar el tráfico en tierra.

Diferencias entre radar de superficie y multilateración

• El radar de superficie funciona en cualquier aeronave o vehículo, incluso si no tiene un transpondedor activo.

• Y la multilateración (MLAT) ofrece por su parte mayor precisión ya que se usan más sensores que rastrean señales, incluyendo el transpondedor de aeronaves que se usa también mientras vuelan.

En conclusión, el radar de superficie es indispensable para la seguridad y la eficiencia de los aeropuertos. Es capaz de operar en condiciones de baja visibilidad y gracias a la integración del radar con otros sistemas de vigilancia como el transpondedor, han permitido mejorar la gestión del tráfico en el aeropuerto y a reducir incidentes en la plataforma. A medida que la tecnología ha avanzado, los aeropuertos tendrán la capacidad de ofrecer soluciones híbridas combinando el radar, con la multilateración y datos provenientes del avión (ADS-B) para ofrecer una vigilancia mucho más precisa.

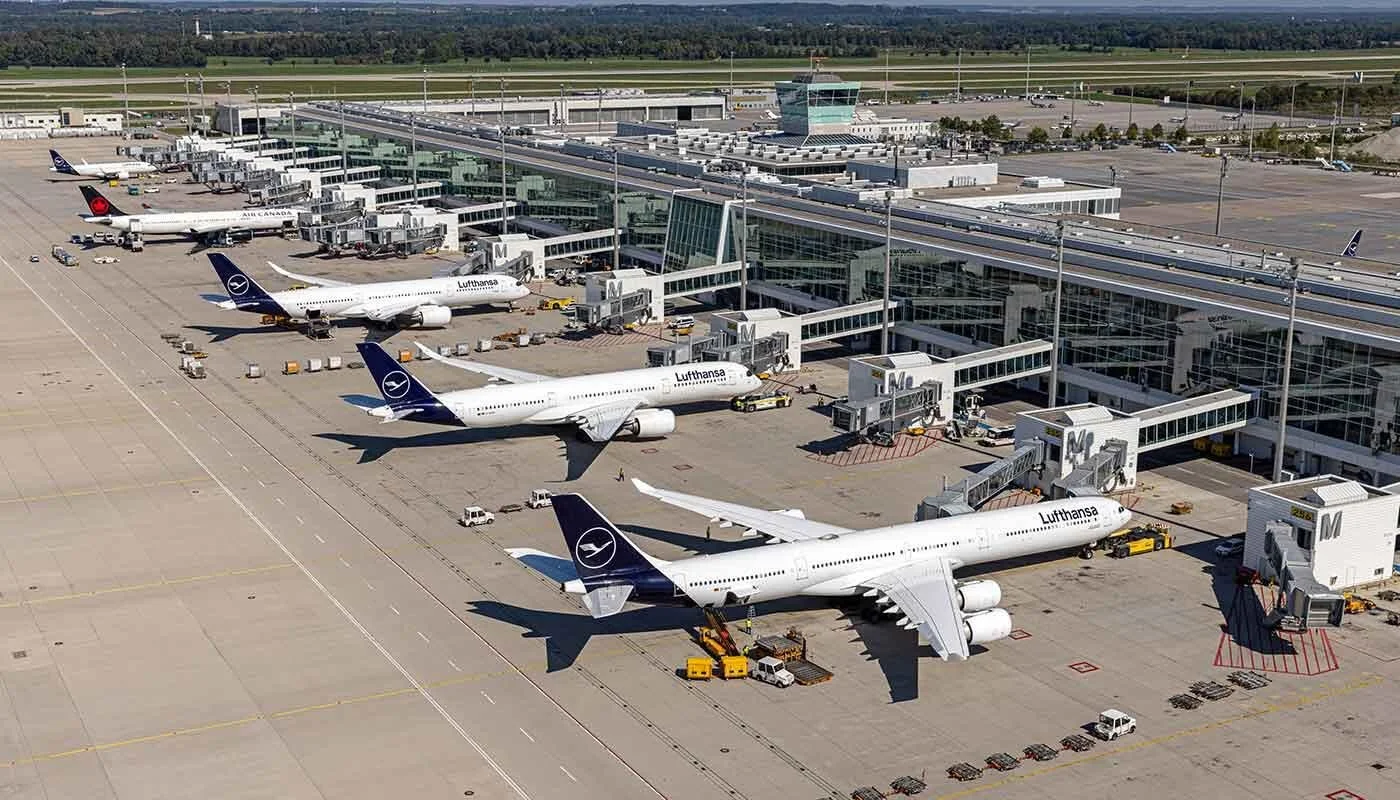

La plataforma del aeropuerto

Es una de las zonas más criticas para las operaciones aéreas. Se desarrollan las actividades esenciales como lo son el estacionamiento, el abastecimiento de combustible, embarque y desembarque de pasajeros, manejo de carga y mantenimiento de las aeronaves. Desde un punto de vista operacional, es elemental que la plataforma diseñada y organizada eficientemente con el fin de garantizar la seguridad de los movimientos.

todo aeropuerto es aeródromo, pero no todo aeródromo es aeropuerto

Plataforma del aeropuerto Kingsford Smith en Sidney (YSSY)

Componentes de la plataforma

La Organización de Aviación Civil Internacional regula la infraestructura de los aeropuertos a través del Anexo 14, Volumen I. Este documento contiene los estándares y métodos recomendados para diseñar y operar los aeródromos, incluyendo las plataformas.

Estos elementos son obligatorios en la plataforma para garantizar las operaciones seguras:

calles de rodaje

• Tienen que estar señalizadas y conectan con las pistas.
• Cuentan con iluminación para guiar por la noche y en condiciones de baja visibilidad.

Posiciones de estacionamiento

• Los aeropuertos necesitan tener espacios asignados para estacionar aeronaves en relación con el tamaño y el tipo de operación.
• Se deben cumplir regulaciones de separación entre aeronaves para evitar incidentes.

zonas de carga y mantenimiento

Terminal de cargo (con hangares) del aeropuerto de Birmingham (EGBB)

Son generalmente espacios establecidos para la manipulación de la carga, de abastecimiento de combustible y mantenimiento de las aeronaves. Es por eso que estas zonas han de estar aisladas de las áreas de movimiento de pasajeros (embarque y desembarque).

sistemas de abastecimiento de combustible

• El suministro debe de realizarse de manera segura, bien sea a traves de camiones cisterna o hidrantes subterráneos.
• Se requiere de un sistema de contención de derrames y protocolos de seguridad en caso de emergencia.

Sistemas de señalización y balizamiento

• Son señales en el pavimento indicando las rutas de rodajes, esperas y puntos de parada.
• Además de balizamientos luminosos para facilitar operaciones nocturas y de baja visibilidad.

Zonas de seguridad y control de acceso

• Es importante que la plataforma cuente con áreas restringidas para controlar el flujo de pasajeros (y zonas restringidas).
• Se deben implementar controles de seguridad para evitar accesos no autorizados.

Diferencias entre aeródromo y aeropuerto

Mencionamos al inicio que hay diferencias entre aeropuerto y aeródromo. Y es que la diferencia principal radica en la infraestructura y la capacidad de operación.

• Aeródromo es cualquier área que se destina al despegue, aterrizaje y movimiento de las aeronaves. Puede ser una simple pista en una zona remota, una base militar o hasta un aeropuerto de carácter internacional.

• El aeropuerto es un aeródromo que posee una infraestructura adicional. Cuenta con terminales de pasajeros, áreas de carga, torre de control para manejar el flujo de las aeronaves, sistemas de seguridad y servicios adicionales para la aviación comercial.

Es por ello, que la OACI regula los aeródromos a nivel mundial. Cada país podrá establecer posteriormente las premisas de clasificación de sus aeródromos para considerarlos aeropuertos.

La plataforma no deja de ser un ecosistema que permite coordinar a las aeronaves de la manera más eficientemente posible. Es necesario que se cumplan normativas garantizando así que las operaciones aéreas se desarrollen de manera segura y lo más puntual posible. Conociendo su estructura, se permite entender mejor la complejidad de la aviación y la importancia de cada detalle en los aeropuertos modernos.

El alfabeto radiofónico

En aviación, la comunicación tiene que ser clara y precisa en pro de la seguridad de los vuelos. Por ello, para evitar confusiones en las transmisiones por radio, se tiene que utilizar el alfabeto radiofónico. Es un sistema estandarizado de palabras que sustituyen a las letras del abecedario. Es esencial para la tripulación, los controladores aéreos y todo el personal de aviación.

¿Por qué es importante?

A veces las transmisiones sufren interferencias, ruidos de fondo, diferencias de pronunciación según el idioma o incluso el acento. Es por ello que se trata de usar palabras específicas para evitar malentendidos que podrían tener graves consecuencias en la transmisión del mensaje.

El alfabeto radiofónico internacional (oaci)

Este sistema fue desarrollado por la Organización de Aviación Civil Internacional y se usa en el mundo de la aviación civil y militar. A continuación, el alfabeto con su respectiva pronunciación:

Letra	Palabra	Pronunciación (AFI)
A	Alfa	/ˈælfə/
B	Bravo	/ˈbrɑːvoʊ/
C	Charlie	/ˈtʃɑːrli/
D	Delta	/ˈdɛltə/
E	Echo	/ˈɛkoʊ/
F	Foxtrot	/ˈfɒkstrɒt/
G	Golf	/ɡɒlf/
H	Hotel	/hoʊˈtɛl/
I	India	/ˈɪndiə/
J	Juliett	/ˈdʒuːliɛt/
K	Kilo	/ˈkiːloʊ/
L	Lima	/ˈliːmə/
M	Mike	/maɪk/
N	November	/noʊˈvɛmbɚ/
O	Oscar	/ˈɒskɚ/
P	Papa	/pəˈpɑː/
Q	Quebec	/kəˈbɛk/
R	Romeo	/ˈroʊmioʊ/
S	Sierra	/siˈɛrə/
T	Tango	/ˈtæŋɡoʊ/
U	Uniform	/ˈjuːnɪfɔrm/
Z	Zulu	/ˈzuːluː/

Otros usos

Aunque se diseño para la aviación, también es un sistema que se usa en:

• Radiocomunicaciones militares y de emergencias

• Policía y servicios de rescate

• Telecomunicaciones y transmisiones marítimas
